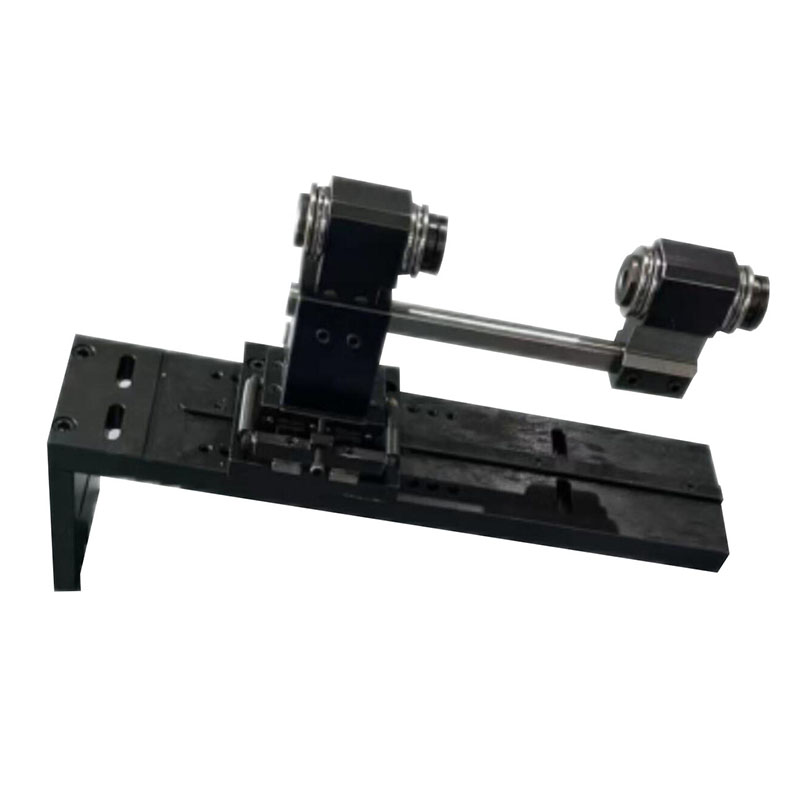

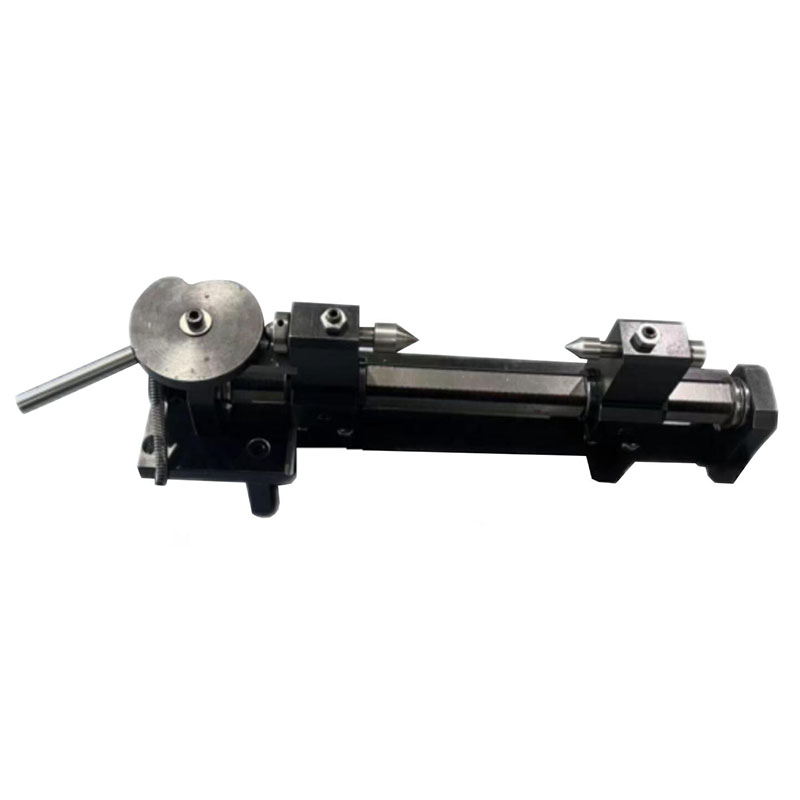

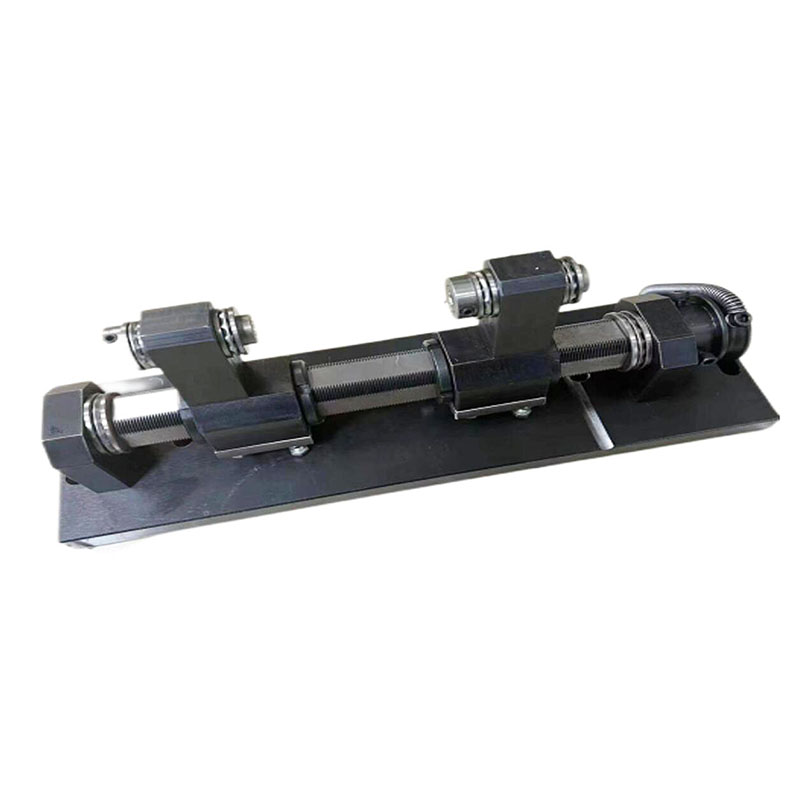

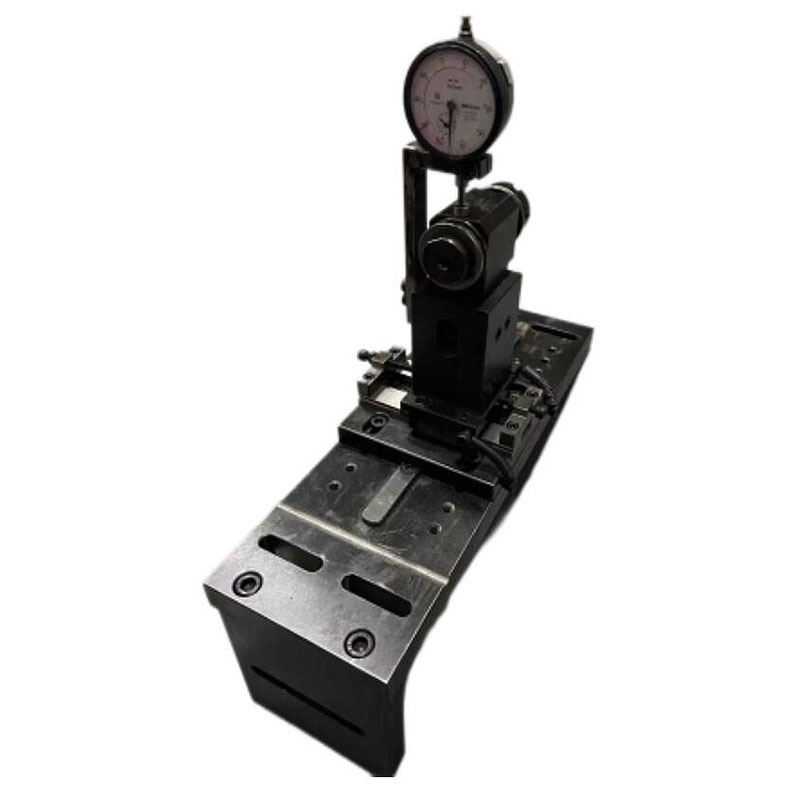

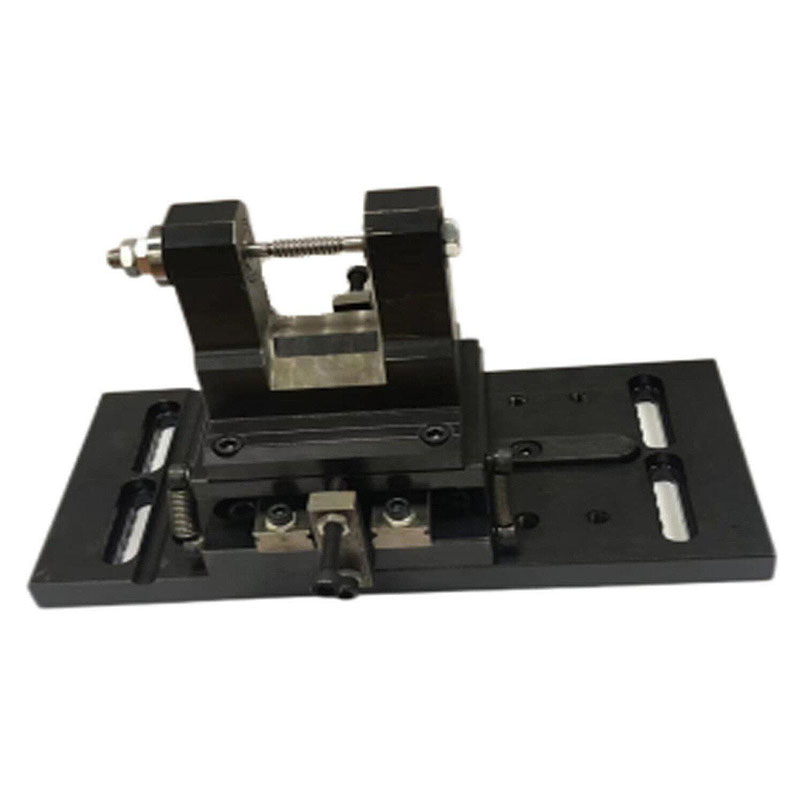

Прецизионный резьбонарезной станок с поворотным рычагом

Как профессиональный производитель, мы хотели бы предоставить вам прецизионный резьбонарезной станок NERES Swing-Arm. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Поворотное сиденье, используемое для резьбонакатного станка, решает проблему, заключающуюся в том, что длинный вал приводится в движение двумя тангенциальными силами роликового колеса, поэтому трудно обеспечить точность положения между двумя роликовыми колесами, зафиксированными длинным валом. , что влияет на точность обработки резьбы.

Основные элементы технической схемы включают заднюю опору для проходки вала, переднюю опору, соединенную с задней опорой для поддержки конца вала, и основание для установки задней опоры. Основание включает подложку и неподвижное посадочное место. установлен на подложке с возможностью вращения назад. Задняя опорная плита включает в себя заднюю опорную плиту, соединенную с передней опорной плитой, и сиденье амортизатора, вращающееся соосно с задней опорной плитой. Между демпфирующим сиденьем и основанием установлена ​​окружная демпфирующая пружина. вокруг оси вращения демпфирующего сиденья для растяжения/сжатия при вращении опоры. Использование окружной демпфирующей пружины для смягчения вибрационного воздействия катящегося колеса на опору. Таким образом обеспечивается точность положения между двумя катящимися колесами. Цель повышения точности обработки резьбы.
