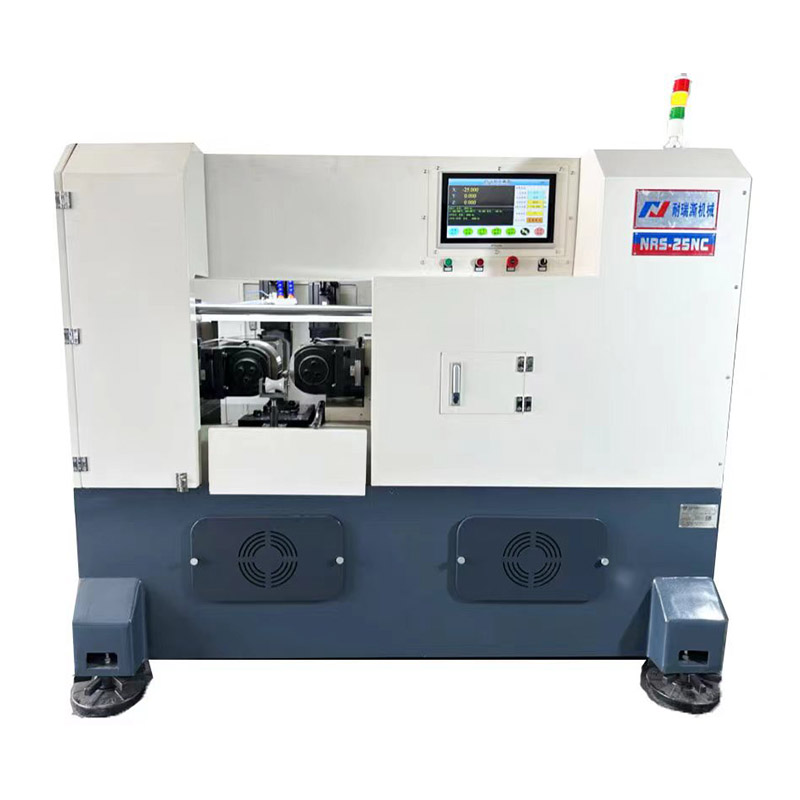

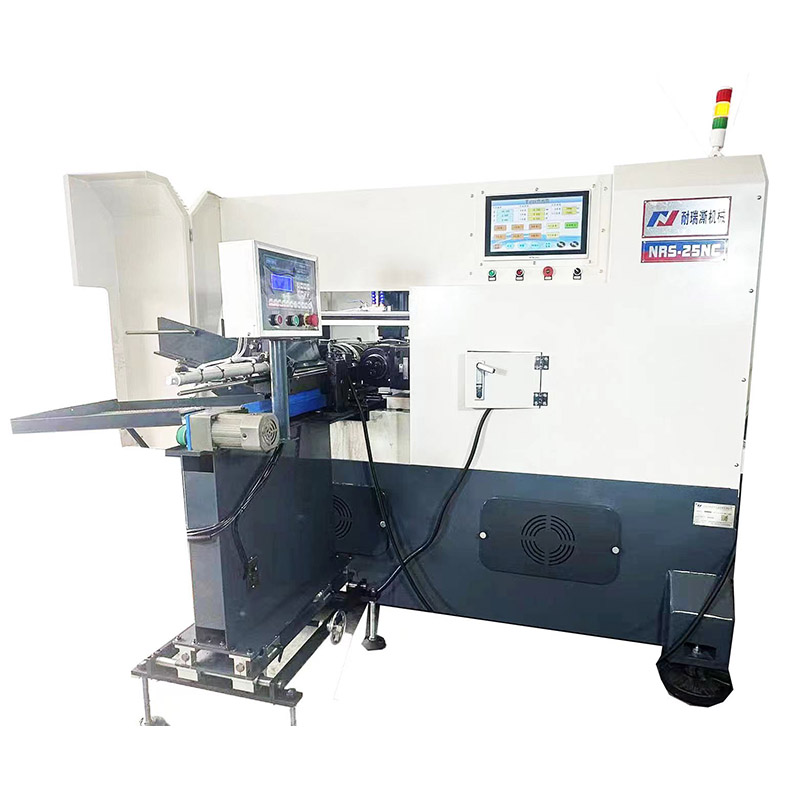

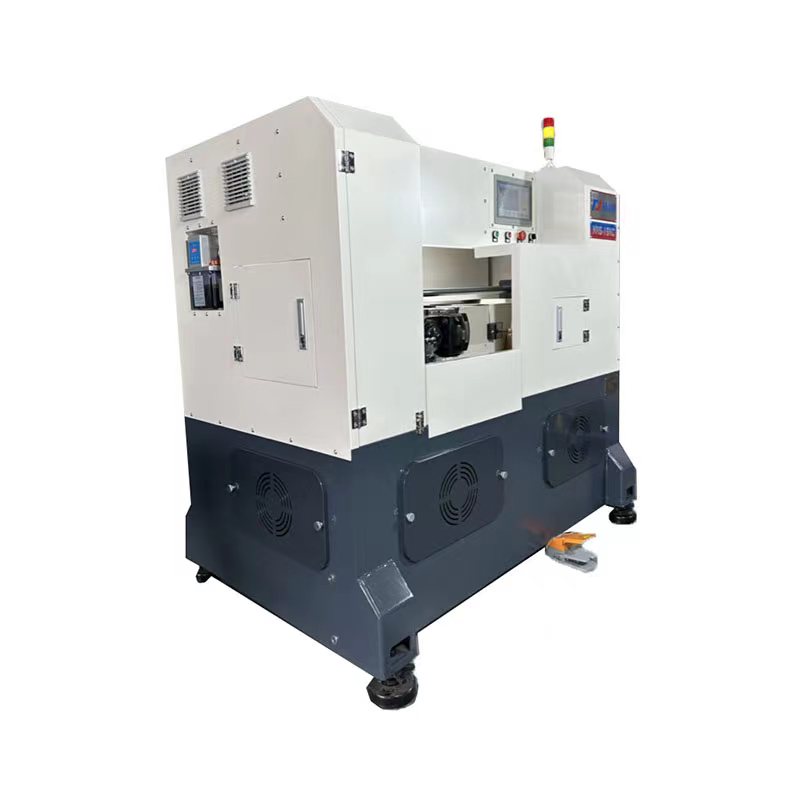

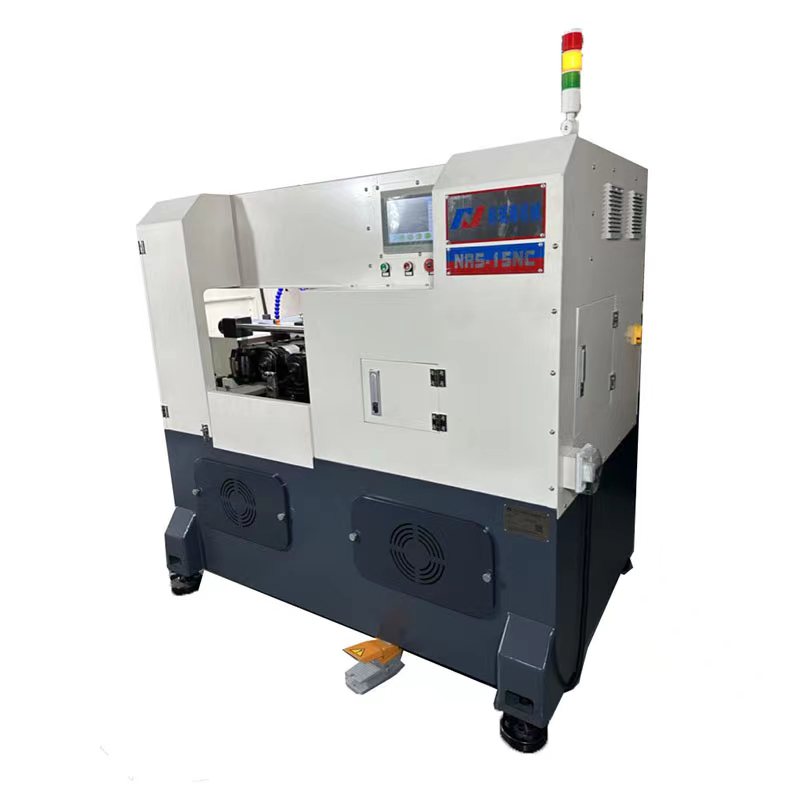

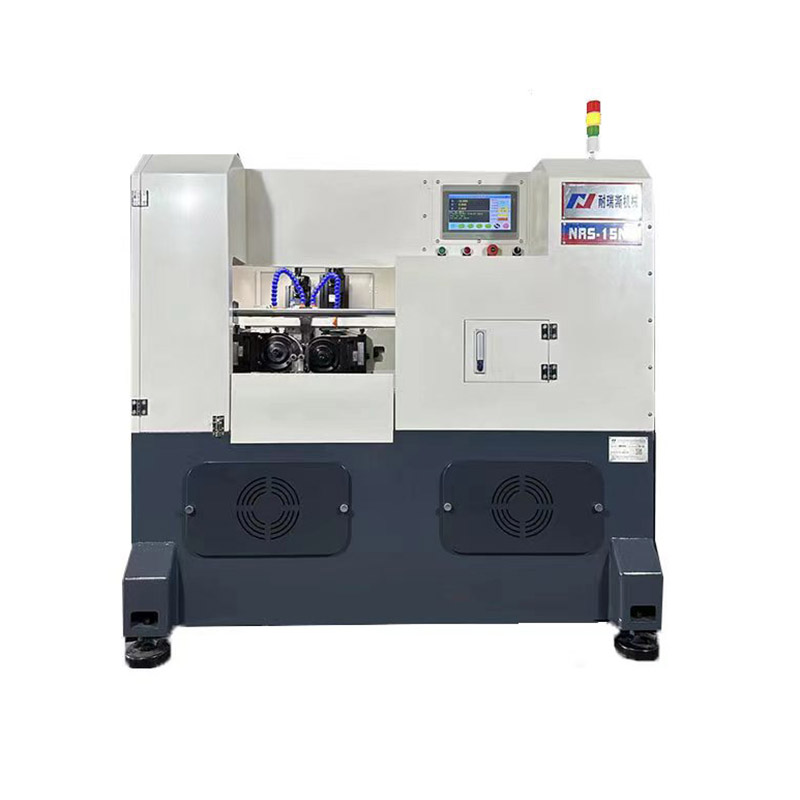

Сервомоторная ниточная машина с ЧПУ

Сервомоторная ниточная машина с ЧПУ

I 、 Основные функции этой машины с CNC Thread Thread:

   A. Модельный код - это сервопривод, максимальный выход 30Tons.

  B. Следующие заготовки могут быть сделаны в соответствии с типом ролика:

   1.

       Диаметр ≤φ80 мм, шаг ≤ 8,0 мм, максимальная длина составляет 150 мм

  2. [Thru-Feed] Часто используется 55 ° и 60 ° треугольник.

C. Структурные особенности: два роликовых ствола управляются сервоприводами, а стержень подается сервоприводами сервопривода

     Передача стержня в корм.

D. Эта катящаяся машина также может обрабатывать различные продукты формы зубов, такие как: червячные зубы, трапециевидные зубы, шарик

   Винт, катание, накапливание, канавка и т. Д. Необходимо определить в соответствии с поверхностью чертежа.

II 、 Технические характеристики:

 1. Внешний диаметр прокатного потока: φ3 ~ φ80mm

 2. Прокатная нить высота: 0,6 ~ 8,0 мм

 3. Скорость шпинделя: 10 ~ 60 об / мин (беспрепятственное регулирование скорости)

 4. Внешний диаметр проволочного ролика (макс): φ210 мм, размер шеста 20*8 мм/мм.

 5. Внешний диаметр шпинделя: φ75 мм (H7)

 6. Ширина и длина проводного ролика: самое длинное можно использовать до 150 мм, в соответствии с требованием заготовки

 С, общие общие спецификации составляют 35, 40, 50, 60, 70, 100 мм

  7. Максимальное расстояние между двумя шпинциями: 280 мм

 8. Минимальное расстояние между двумя шпинциями: 180 мм

 9. Максимальное давление на катете: 30Tons

 10. Мощность роликовой приводы: 11 кВт

 11. Подача движущей силы: 5,5 кВт

 12. Высота от земли до роликового центра: 1050 мм

 13. Площадь пола: 2100LMM*1600WMM*2100HMM

 14. Чистый вес: 3200 кг; Валовой вес: 3000 кг
