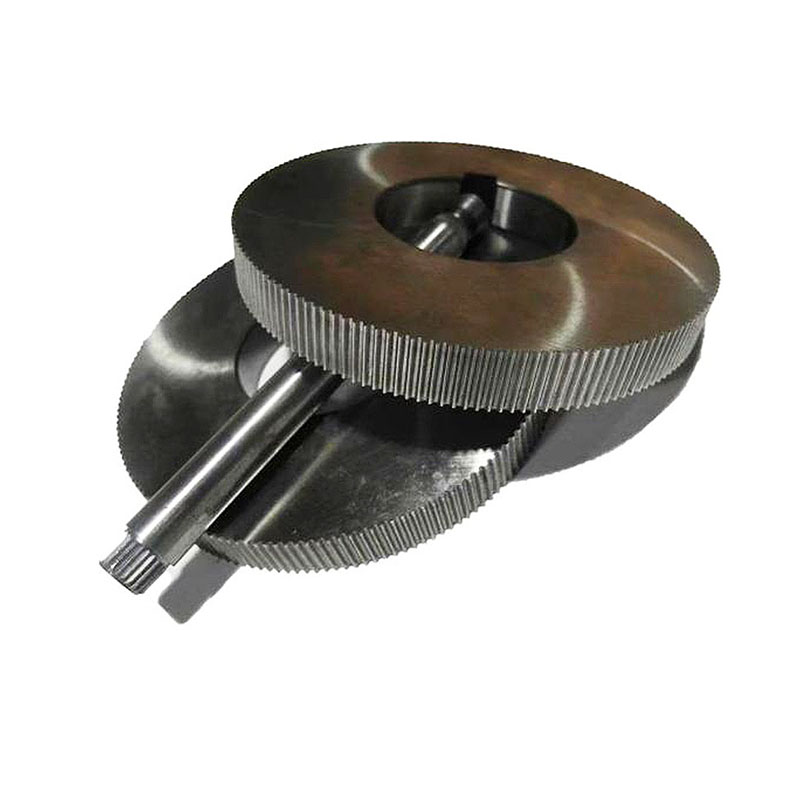

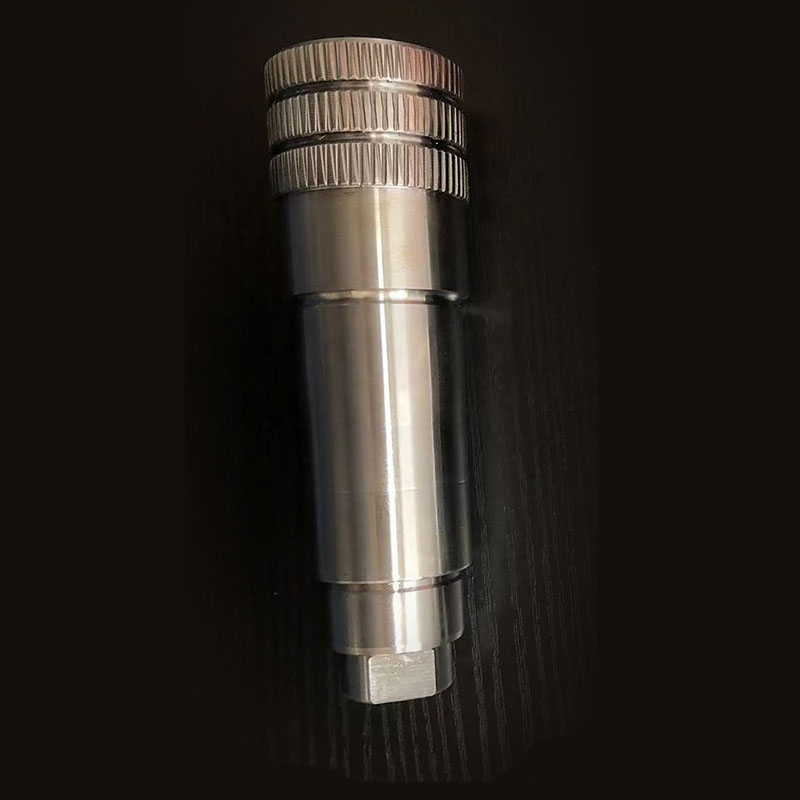

Сплайновые прокатные штампы

Вы можете быть уверены, что купите шлицевые штампы NERES на нашем заводе, и мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Синусоиды и зубцы обычно используются для передачи крутящего момента, которые требуют точной координации с сопрягаемыми деталями, а не ролики, которые обычно не требуют точной подгонки. Половина вала, приводной вал, вал электродвигателя и выходной вал являются распространенными типами шлицевых и зубчатых компонентов. Шлицы и насечки на сплошном валу можно накатывать на оборудовании Neres, используя подачу с двумя пресс-формами или одноконтурный процесс прокатки. Для полых валов можно использовать процесс принудительной прокатки с тремя пресс-формами. Процесс принудительной сквозной прокатки также можно использовать для изготовления шлицев и насечек непрерывной длины на сплошных и полых осях с использованием двух или трех пресс-форм. Сплайн-процесс Нереса может обеспечить допуск по точности ANSI 5 (DIN 8) или выше.

Сплайновый ключ и зубчатая геометрия Сплайновые и зубчатые формы описываются геометрией эвольвентного контура с верхней плоскостью, корневой плоскостью, углом давления и радиусным переходом с фиксированным шагом струны. Шпонки и насечки либо прямые (параллельные оси детали), либо имеют направляющую (спиральный угол). Шлицы обычно имеют угол зацепления от 20 до 37,5, а зубцы обычно имеют угол зацепления от 25 до 45. Спецификации ANSI B92.1 и B92.2M, ISO 4156, DIN 5480 и 5481, SAEJ-500 и JIS определяют отраслевые стандарты для шлицев. и зубцы, используемые во всем мире. Наиболее важными характеристиками шлицов и зубцов являются точность или погрешность разделения размера проволоки и расстояния между зубьями. Синусы и насечки обычно классифицируют по шагу диаметра, равному общему количеству зубьев на окружности, деленному на грубый диаметр предварительного валка, или по модулю, равному миллиметровому диаметру, деленному на количество зубьев. В зависимости от степени допуска, угла давления и геометрии зубьев можно использовать процессы цилиндрического формования Kinefac с полосами до 2,5, шлицами и зубьями без блочных зубьев.
